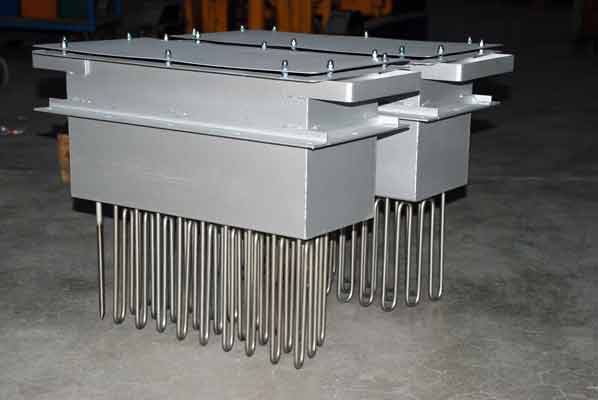

ELEKTRO-STRÖMUNGSERHITZER FÜR GASFÖRMIGE MEDIEN

Der Strömungserhitzer wurde für die Erwärmung von gasförmigen Medien konstruiert.

Aufgabenstellung vom Kunden
Gesucht wurden elektrische Strömungserhitzer für gasförmige Medien, z.B. für Trocknungs-prozesse. Der Einbau konnte sowohl in bestehende Kanäle und Öfen als auch durch Anschrauben an vorhandene Flansche erfolgen. Aufgrund der Mediumstemperaturen von über 300°C wurden die Erhitzer mit Kühlstrecke und zusätzlicher Wärmedämmung ausgeführt. Bei feuchten oder aggressiven Medien bestand die gesamte Bauweise aus Edelstahl.

Lösung
Aufgrund der unterschiedlichen Betriebsbedingungen und Einbauverhältnisse war eine individuelle Planung und Umsetzung notwendig. Die Heizelemente wurden für jeden Strömungserhitzer separat dimensioniert und auf die geforderten maximalen Oberflächentemperaturen ausgelegt. Das und ein hochwertiger CrNi-Stahlmantel sowie eine massive elektrische Verschienung garantierten eine lange Betriebsdauer. Die Regelung erfolgte bauseits, wobei als Übertemperatursicherung ein elektromechanischer Begrenzer vorgesehen wurde.

Leistung: bis 170 kW, Spannung: bis 500 V

Die Projekte wurden innerhalb von 5 Wochen realisiert und ausgeliefert.
